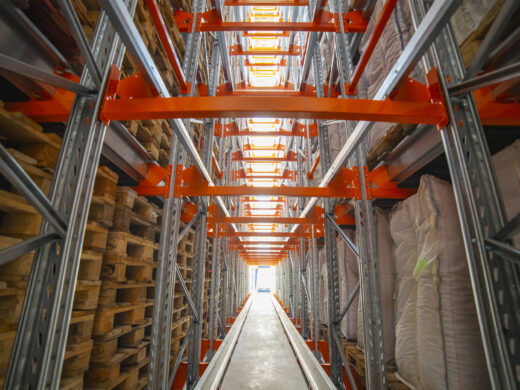

Rayonnage à palettes et à navettes
Le X-PR Shuttle est un moyen rentable d’automatiser le stockage. Il est possible de vérifier la taille de la flotte de chariots élévateurs et le niveau d’utilisation de la main-d’œuvre. Les rayonnages Shuttle se distinguent par leur rapport coût/performance très favorable.
Informations de base sur le système X-PR Shuttle :
- Particulièrement adapté aux grandes quantités de marchandises à rotation rapide sur des unités de chargement uniformes et homogènes.
- Le système, dans sa version de base, se compose d’une structure de rayonnage, d’une plate-forme Q-Shuttle télécommandée et d’une unité de commande.
- Coefficient d’utilisation de l’espace très élevé – jusqu’à 90 %. La structure à plusieurs niveaux dans les tunnels de blocs se traduit par des coûts de stockage optimisés par unité.

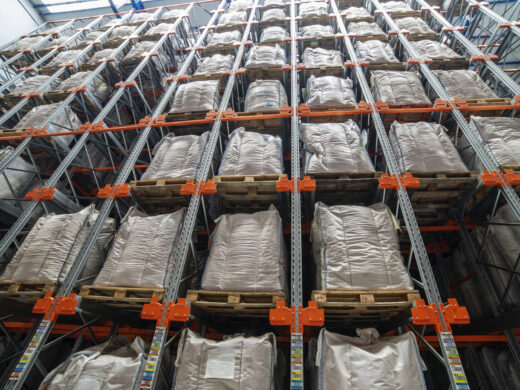

Hauteur maximale standard du système
Poids maximal standard d’une unité de chargement
Profondeur standard maximale d’un tunnel de rayonnage
Capacité opérationnelle standard d’une plateforme de conduite autonome
Fabricant du Pallet Shuttle

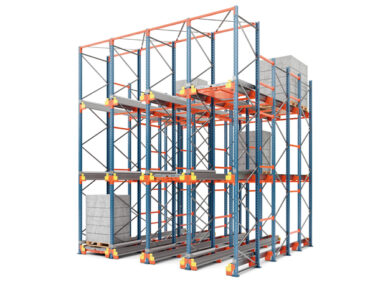

Le Pallet Shuttle est un système de stockage semi-automatique à haute densité destiné aux entrepôts à forte fréquentation. Nous sommes un fabricant de rayonnages de stockage et de plates-formes autopilotées. Nous concevons des solutions qui garantissent une adaptation optimale au processus d’entreposage individuel.

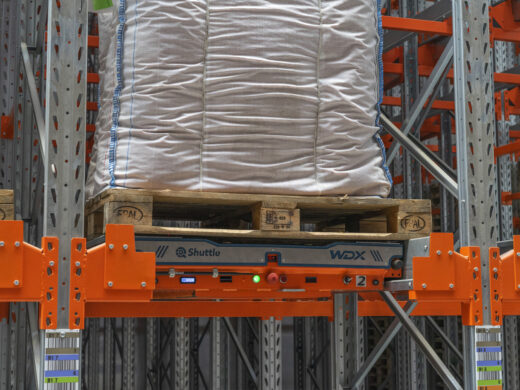

La navette télécommandée élimine le besoin de chariots élévateurs pour se déplacer dans les allées de travail. La plateforme Q-Shuttle est chargée de stocker les palettes dans les rayonnages.
Rencontre avec le Q-Shuttle

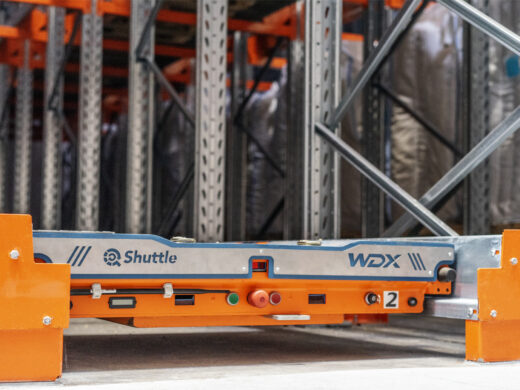

La Q-Shuttle est une plateforme de conduite autonome de nouvelle génération conçue par les ingénieurs de WDX. Le système fonctionne avec des palettes de 800×1200 mm, 1000×1200 mm, 1200×1200 mm et d’autres unités de chargement. Paramètres techniques de la version de base :
- Vitesse maximale sans palette – 1,4 m/s.
- Vitesse maximale avec palette – 1,0 m/s.
- Temps de levage/abaissement – 2,5 secondes.
La plate-forme Q-Shuttle peut être adaptée pour supporter les rayonnages de type Shuttle d’un autre fabricant.
Un entrepôt entièrement automatisé - la technologie Q
Présentation de la technologie Q conçue par les ingénieurs de WDX.
Le transport et le stockage de palettes sans entretien s’effectuent à l’aide du système Pallet Shuttle, un système de convoyeurs à rouleaux et d’élévateurs d’entrepôt.
Le système offre la possibilité d’une expansion facile – la mise à l’échelle du projet peut se faire par étapes. La flexibilité de la configuration permet de s’adapter à l’évolution des besoins.
Comment le Pallet Shuttle fonctionne-t-il?
Le transfert des palettes dans le rack lors du chargement et du déchargement du tunnel est semi-automatique. La plateforme Q-Shuttle est contrôlée par un appareil sans fil (tablette, smartphone). La commande est transmise par Wi-Fi.
- La plateforme est placée à l’entrée du tunnel par un chariot élévateur. Le positionnement de l’appareil dans le rack se fait au moyen d’un encodeur et d’un capteur magnétique détectant les aimants placés dans le canal. La détection des palettes s’effectue à l’aide de capteurs optiques situés sur la partie supérieure de la base.
- Une fois le chargement/déchargement du tunnel terminé, la plate-forme est transportée jusqu’à l’emplacement suivant.
Nous produisons des systèmes de rayonnages de stockage sur mesure
Nous produisons des rayonnages, des accessoires de rayonnage et des mezzanines d’entrepôt. Nous mettons en œuvre des solutions complètes – des systèmes traditionnels aux entrepôts entièrement automatisés.
Envoyez-nous vos fichiers pour un devis rapide – nos ingénieurs sont prêts à relever de nouveaux défis!
